亚洲国产精华液网站w,最新中文字幕日本,免费观看的黄色

TPU包膠PC結(jié)合不牢、包不緊怎么辦？

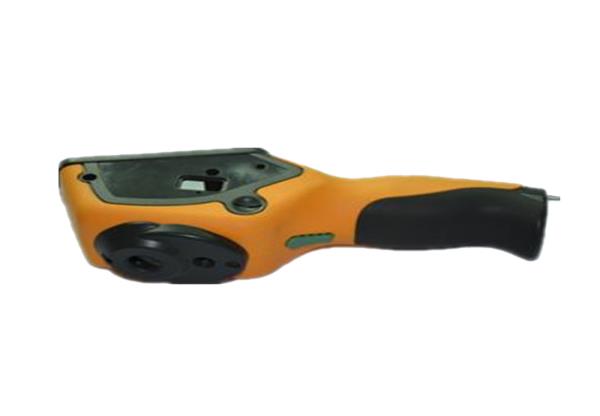

在智能穿戴、3C數(shù)碼、汽車內(nèi)飾、醫(yī)療器械等高端塑膠產(chǎn)品領(lǐng)域，TPU包膠PC已成為主流手感+耐用性的黃金組合。然而，很多企業(yè)在實際生產(chǎn)中都會遇到同一個痛點——TPU包膠后結(jié)合不牢、邊緣翹起、容易剝離、包不緊，嚴(yán)重影響成品率和客戶體驗。

究竟是什么原因?qū)е?/span>TPU難以“緊緊抱住”PC？又該如何從根源上解決？作為專注精密開模·雙色/二次注塑·TPU包膠定制十余年的廠家，我們接觸過數(shù)千個包膠項目，今天就用最真實的生產(chǎn)經(jīng)驗，為您系統(tǒng)拆解問題，并分享可落地的優(yōu)化路徑。

一、TPU包膠PC最常見的5大“包不緊”元兇

1. 基材表面清潔度不足 PC件在注塑、轉(zhuǎn)運、存儲過程中極易沾染脫模劑、指紋油、手套硅油、防銹油或環(huán)境灰塵。這些微量污染物就像一層“隔離膜”，直接阻斷TPU熔體與PC分子的有效接觸。即使TPU溫度再合適、壓力再大，也很難實現(xiàn)分子級互熔，成品一掰就開。

2. 注塑溫度窗口匹配失調(diào) TPU對溫度極其敏感，其理想加工窗口通常在180-220℃之間（視硬度與牌號而定）。溫度偏低→流動性差，無法充分潤濕PC表面；溫度過高→熔體粘度驟降，容易產(chǎn)生飛邊，同時PC基材局部過熱變形，界面應(yīng)力集中，最終表現(xiàn)為包膠后翹邊或分層。

3. PC表面微觀結(jié)構(gòu)設(shè)計不合理 許多工程師認(rèn)為“越光滑越好”，其實不然。PC表面如果鏡面拋光過度（Ra<0.1μm），TPU熔體缺少“抓握點”，機械嵌合作用弱；反之，如果蝕紋過粗（Ra>1.5μm）或存在尖銳棱角，又容易形成應(yīng)力集中點，導(dǎo)致包膠后出現(xiàn)微裂或早期剝離。合適的表面粗糙度+微結(jié)構(gòu)設(shè)計（如微點陣、網(wǎng)格紋）往往能提升30%-50%的結(jié)合力。

4. 工藝參數(shù)綜合失配 包括但不限于：

1. 注射壓力/保壓不足 → 界面貼合不密實

2. 模具溫度偏低（建議40-70℃） → TPU冷卻過快，收縮應(yīng)力來不及釋放

3. 包膠壁厚不均勻或進膠位置不當(dāng) → 流動路徑末端結(jié)合力明顯偏弱

4. 二次注塑與一次PC件溫差過大 → 熱脹冷縮差異放大界面內(nèi)應(yīng)力

5. 材料相容性與改性不足 雖然TPU與PC都屬于極性材料，理論相容性優(yōu)于TPU包PP，但不同廠家TPU配方差異巨大。部分低端或通用級TPU缺少針對PC的界面相容劑（如特殊接枝改性），導(dǎo)致分子鏈難以有效纏結(jié)，粘合強度天生不足。

二、我們?nèi)绾螏椭蛻舭选鞍痪o”變成“牢不可破”？

1. 源頭材料雙向適配 不推薦客戶盲目采購市場通用TPU。我們會根據(jù)PC牌號（是否加玻纖、阻燃等級、透光要求）、產(chǎn)品壁厚、硬度需求（通常65A-85A區(qū)間），推薦或定制專用改性TPU配方，確保熔融指數(shù)、極性匹配度、熱穩(wěn)定性三者最佳協(xié)同。

2. 模具設(shè)計前置介入

1. 優(yōu)化流道與澆口位置，避免末端填充不足

2. 合理設(shè)計排氣槽+溢料槽，防止氣泡與飛邊

3. 預(yù)留表面微結(jié)構(gòu)（如激光蝕刻網(wǎng)格、化學(xué)腐蝕麻點），增加機械錨定面積

4. 采用隨形冷卻，提高模具溫控均勻性

3. 全過程潔凈管控 從PC件進廠到上機，全程超聲波+等離子清洗+無塵手套操作，確保界面零污染。

4. 精細(xì)化工藝窗口摸索 我們不依賴經(jīng)驗值，而是為每個項目做小批量正交試驗，鎖定最佳參數(shù)區(qū)間：

1. 料筒分段溫度：170-195-210-215-220℃（示例）

2. 模具溫度：50-65℃

3. 注射速度：中高速分段控制

4. 保壓：多級遞減，避免縮水又不飛邊

5. 成品100%結(jié)合力檢測 除常規(guī)外觀檢查外，增加180°剝離力測試、熱冷沖擊循環(huán)、酒精擦拭+彎折耐久測試，確保交付產(chǎn)品在各種使用場景下都“包得緊、撕不開”。
