男人色天堂 I AV综合网站 I 日韩社区113页 I 都市激情91 I 国产人人操 I 久久久久久91 I 午夜天堂av I 亚洲精品9999 I 综合色图区 I 玩偶姐全集91 I 97国产资源 I 精品小视频

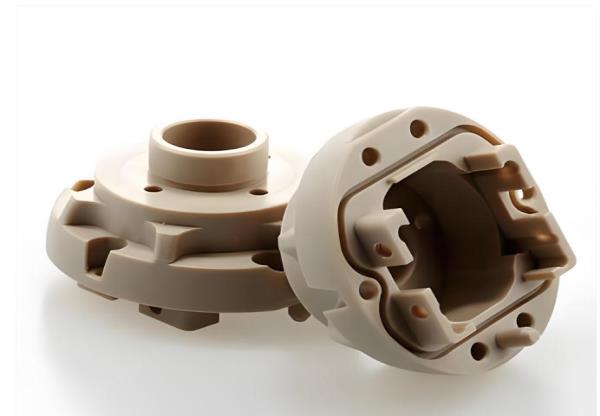

普通注塑機(jī)無(wú)法可靠實(shí)現(xiàn)純PEEK的工業(yè)化生產(chǎn)，因材料特性與設(shè)備性能存在根本性沖突。但在特定改造或簡(jiǎn)化條件下，改性PEEK存在理論加工可能，實(shí)際應(yīng)用需承擔(dān)極高風(fēng)險(xiǎn)。

一、普通注塑機(jī)的本質(zhì)局限

1. 溫度系統(tǒng)的致命缺口

· 熔融需求：PEEK需持續(xù)340-400°C高溫（熔點(diǎn)343°C），普通設(shè)備熱上限僅280-320°C，溫差高達(dá)60°C以上。

· 模具控溫：PEEK要求160-200°C模溫以控制結(jié)晶度，普通模溫機(jī)難以突破120°C瓶頸。
后果：低溫導(dǎo)致塑化不全、表面銀紋、機(jī)械強(qiáng)度暴跌。

2. 塑化能力的結(jié)構(gòu)性缺陷

· 螺桿適配性：PEEK需24:1以上大長(zhǎng)徑比螺桿，普通螺桿（16-20:1）因剪切不足引發(fā)材料降解。

· 耐腐蝕短板：PEEK高溫分解釋放氟化氫，普通螺桿鋼材48小時(shí)內(nèi)出現(xiàn)腐蝕坑洞。

3. 壓力系統(tǒng)的力不從心

· 普通注塑機(jī)注射壓力峰值約1200bar，而PEEK需1500-2000bar高壓推動(dòng)高粘度熔體。

· 鎖模力不足時(shí)，高壓注射將導(dǎo)致分型面溢料，良品率趨近于零。

二、極端改造的可行性路徑與風(fēng)險(xiǎn)

若強(qiáng)行改造普通設(shè)備，需突破三重關(guān)卡：

1. 溫度系統(tǒng)升級(jí)

· 加裝陶瓷加熱圈提升料筒溫度，但熱電偶精度不足將引發(fā)±15°C波動(dòng)，導(dǎo)致批次穩(wěn)定性失控。

2. 核心部件置換

· 更換鎳基合金螺桿（成本占新機(jī)30%），仍存在壓縮比不適配引起的孔隙缺陷。

3. 外圍設(shè)備加持

· 外接200°C高溫油溫機(jī)，能耗提升200%且管路老化加速。

改造后的實(shí)際產(chǎn)出：
? 材料降解率超40% | ? 產(chǎn)品抗拉強(qiáng)度下降30-50% | ? 設(shè)備故障率提升400%

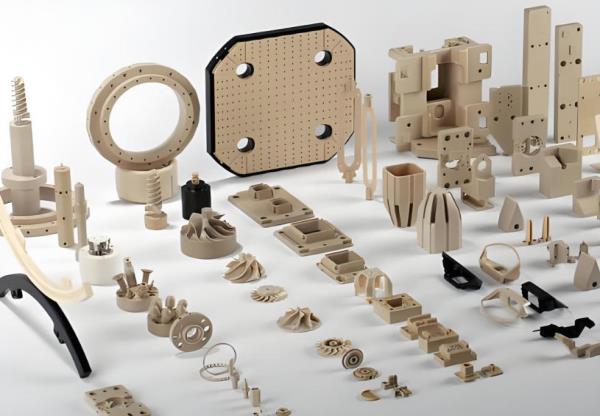

三、工業(yè)級(jí)生產(chǎn)的正確實(shí)現(xiàn)路徑

1. 專用設(shè)備不可替代性

· 溫度：400℃分區(qū)控溫+納米鍍層料筒

· 壓力：2200bar閉環(huán)液壓系統(tǒng)

· 塑化：26:1雙合金螺桿+反逆流閥設(shè)計(jì)
代表機(jī)型：ENGEL victory系列/ARBURG Allrounder

2. 工藝控制核心要點(diǎn)

· 干燥：150℃除濕6小時(shí)（含水率≤0.015%）

· 注塑：保壓時(shí)間延長(zhǎng)至普通材料2倍（補(bǔ)償高結(jié)晶收縮）

· 后處理：180℃退火3小時(shí)消除內(nèi)應(yīng)力

3. 低成本替代方案（僅限非承重件）

· 材料改性：采用30%碳纖增強(qiáng)PEEK，熔體粘度降低35%

· 分段加工：普通材料做基體+PEEK表面功能層復(fù)合注塑

· 預(yù)塑化技術(shù)：紅外預(yù)熱粒子至200℃再入料筒

終極警示

?? 強(qiáng)行使用普通設(shè)備的代價(jià)：

· 材料報(bào)廢：每公斤千元級(jí)原料因降解淪為廢料

· 設(shè)備損毀：螺桿腐蝕、液壓密封失效的維修費(fèi)可超整機(jī)價(jià)值50%

· 隱性成本：尺寸超差導(dǎo)致系統(tǒng)裝配失效的連鎖損失

工業(yè)級(jí)生產(chǎn)必須采用專用系統(tǒng)，僅在原型驗(yàn)證時(shí)可嘗試改性材料+有限改造，且需嚴(yán)格監(jiān)控熔體溫度曲線與壓力峰值。
